Automatische Schiebebühne ARL / ARL-LT / ARL Gravur

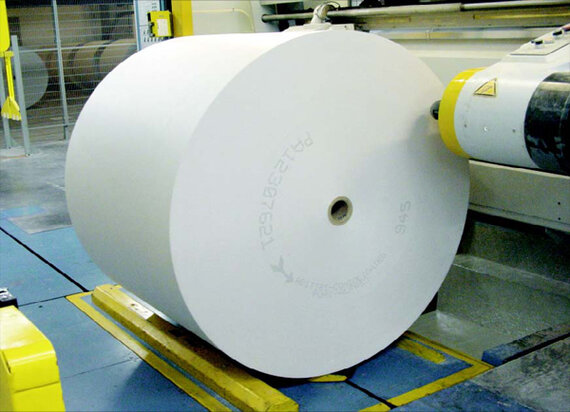

ARL
Hohe Anforderungen an die Zuverlässigkeit und die Sicherheit für das Personal haben vermehrt zur Automatisierung des Beschickungsvorganges geführt. Das Konzept der motorisierten Schiebebühne mit Hubvorrichtung ermöglicht eine Lösung für die Beschickung von Rollenwechslern jeder Art, sowie auch die Entnahme von vollen, teil gebrauchten und Restrollen.
Vorgang
Der Beschickungszyklus beginnt mit der Entnahme der Restrolle. Der Hülsenkorb wird zwischen die Rollenwechslerarme gefahren. Über ein Signal öffnen sich die Klemmkonen und die Hülse wird vom Hülsenkorb aufgefangen. Der Korb fährt zurück in seine Parkposition und die neue, fertig vorbereitete Rolle verschiebt sich von der Wartestellung auf die Schiebebühne.
Die neue Rolle wird zentrisch oder in Linie mit der laufenden Bahn positioniert. Anschliessend fährt die Schiebebühne die Rolle zwischen die Rollenwechslerarme und bringt diese mittels Hub auf die Einachshöhe. Dabei wird die Hülsenöffnung mittels 2 Lichtschranken abgetastet. Nach erfolgter Zentrierung verfährt die Rolle zur Achse der Konen und wird automatisch aufgeachst.

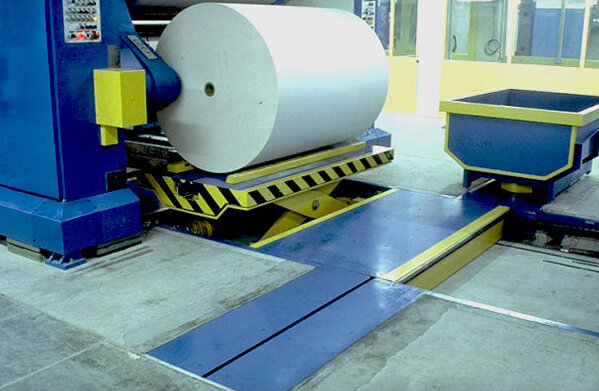

ARL-LT
Automatische Beschickung von Rollenwechslern
Hohe Anforderungen an die Zuverlässigkeit und die Sicherheit für das Personal haben vermehrt zur Automatisierung des Beschickungsvorganges geführt. Das Konzept der motorisierten Schiebebühne ermöglicht eine Lösung für die Beschickung von Rollenwechslern.
Vorgang
Der Beschickungszyklus beginnt mit der Entnahme der Restrolle. Der Hülsenkorb wird zwischen die Rollenwechslerarme gefahren, über ein Signal öffnen sich die Klemmkonen des Rollenwechslers und die Hülse wird vom Hülsenkorb aufgefangen. Der Korb fährt zurück in seine Parkposition und die neue, fertig vorbereitete Rolle verschiebt sich von der Wartestellung auf die Schiebebühne.
Die neue Rolle wird zentrisch oder in Linie mit der laufenden Bahn positioniert. Anschliessend fährt die Schiebebühne die Rolle zwischen di Rollenwechslerarme und bringt diese mittels Hub auf die Einachshöhe. Dabei wird die Hülsenöffnung mittels 2 Lichtschranken abgetastet. Nach erfolgter Zentrierung verfährt die Rolle zur Achse der Konen und wird automatisch augeachst.

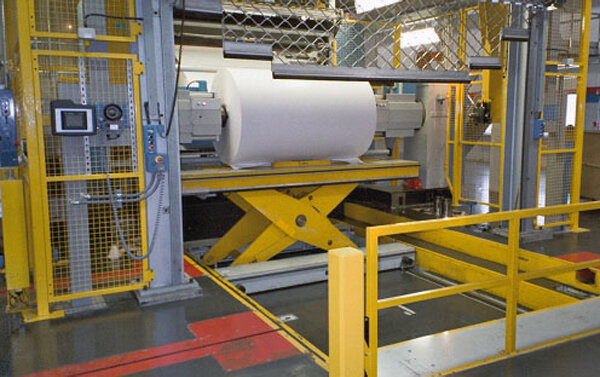

Schiebebühne Tiefdruck ARL Gravure
Die heutigen Tiefdruckmaschinen mit Rollen bis 10 t Gewicht erfordern hoch präzise und stabile Schiebebühnen mit integrierter Hubeinrichtung.
Die neue, fertig vorbereitete Rolle gelangt in die Warteposition unmittelbar vor dem Rollenwechsler.
Der automatische Zyklus für die Beschickung wird durch den Splice-Vorgang gestartet
Als erster Schritt wird die Restrolle mittels Monorail- Hülsenklammer direkt vom Rollenwechslerarm entnommen. Die neue Rolle wird in der Mitte der Schiebebühne positioniert. Anschliessend fährt die Bühne zur Achse der Vorzentrierung und hebt die Rolle an. Eine Fotozelle der Vorzentrierung stoppt den Hub. Nun beginnt die Funktion der Zentrierarme.
Synchron werden die Zentrierkonen in die Rollenhülse eingeschoben. Höhenabweichungen werden durch die Feinhöhenverstellung nachkorrigiert. Die Feinhöhenverstellung erlaubt auch das Ausgleichen von Höhendifferenzen links/rechts. Die integrierte Schwenkschiene ermöglicht die genaue seitliche Ausrichtung der Rolle. Ist die Rolle ausgerichtet so wird die Position blockiert, die Schiebebühne fährt in die Ladeposition und übergibt die Rolle an den Rollenwechsler.
