Lade- und Umladestationen
Umladestation TP30-08 nach MecaRoll
Diese Station erlaubt das Umladen der Rollen von Plattenband nach MecaRoll und umgekehrt.

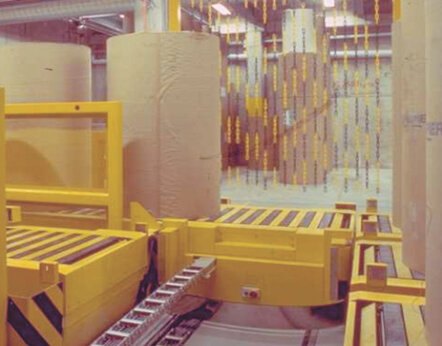

Verschiebewagen CT-TP95/08-P
Verschiebewagen mit aufgesetztem Plattenbandförderer für stehende Rollen Der Verschiebewagen wird als Umsetzgerät zwischen verschiedenen Plattenbandförderern eingesetzt. Wird eine neue Rolle ins System eingelagert übernimmt der Verschiebewagen auch die Zentrierung der Rolle.
Der Verschiebewagen besteht aus einem Stahlrahmen mit Laufrollen und einem Verschiebeantrieb, sowie einem Plattenbandförderer mit 950 mm breiten Gusspaletten. Der Wagen fährt auf einem Geleise welches auch die erforderlichen Endstopper enthält. Die Energie-Zufuhr erfolgt über eine Kabelschleppkette. Je nach Aufstellungsort werden am Wagen Schaltleisten oder Laser Scanner zur Sicherheit eingesetzt.
Fotozellen und Detektoren sind für die genaue Positionierung des Wagens an den Übernahme- oder Übergabestellen montiert und sichern die Freigabe zum Quertransport.

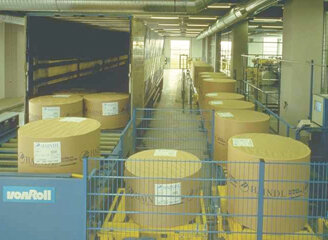

LKW- Entladeeinheit TU-A
Der LKW- Entlad besteht aus dem Transportband auf der LKW-Ladebühne, der Anpassbühne sowie der Absenkbühne, beide mit Plattenbandförderer versehen. Das System ist in der Lage 18 Papierrollen in 12 Minuten zu entladen.

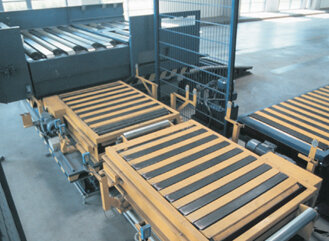

Automatischer LKW-Entlad
Entladevorgang
Der LKW dockt an die Entladevorrichtung an. Diese wird mittels Handsteuerung auf die Höhe der LKW Plattform eingestellt. Anschliessend kann der automatische Entladevorgang beginnen. Das auf der LKW Plattform eingebaute Transportsystem wird über die Förderanlage gesteuert und bringt die stehend geladenen Rollen aus dem LKW. Die Rollen werden von der Entladevorrichtung abgenommen, vereinzelt, auf die Höhe der Förderanlage abgesenkt und zum Weitertransport in das Papierlager übergeben.
Mecaroll Wechsel- und Ausrichtestation E, EA
Neben der Funktion, die angehobene Papierrolle auszurichten, erlaubt diese Station auch den Rollwagen auszuwechseln. Dies kann in einer langen Förderstrecke notwendig sein um kürzere Rückfahrstrecken und dadurch auch höhere Förderleistungen zu erreichen.

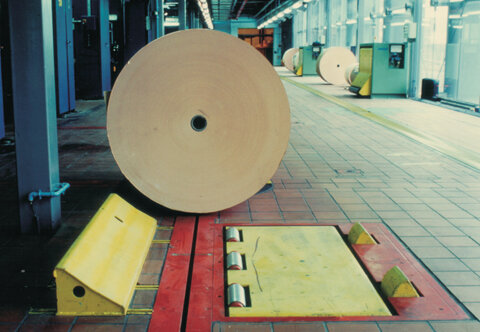

Anhebe-und Ausrichstation
Die pneumatisch betätigte Hebestation kann an beliebiger Stelle in eine MecaRoll Strecke eingebaut werden. In der unteren Position sind die 2 Stützrollen bodeneben versenkt. 2 Pneumatik-Zylinder heben die Stützrollen mit der Papierrolle synchron vom Rollwagen ab. Der frei gewordene Rollwagen fährt zu seiner Ladeposition zurück. Der neue Rollwagen von der Gegenseite kommend, holt in der Zwischenzeit die angehobene Papierrolle ab. Durch einen sorgfältigen Absenkvorgang wird die vorhandene Rolle auf den neuen Rollwagen geladen.
Die Station ist auch für das Umladen von fertig vorbereiteten Rollen geeignet.

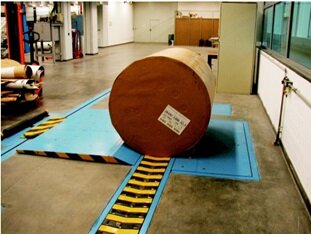

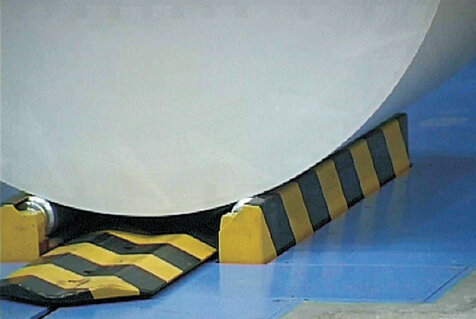

Beladestation DC3-140
Beladevorrichtung mit pneumatischer Steuerung
Um Papierrollen vom Boden auf einen Rollwagen zu laden bietet die pneumatisch betätigte Beladevorrichtung eine bewährte Lösung. Die Papierrollen, vom Bediener oder durch einen Abstosser angeliefert, werden auf die Beladeplattform gerollt, wo sie mittels der eingebauten Rollen gestoppt werden. Andererseits wird das Rückrollen durch die Rücklaufsperre verhindert, so dass die Rolle auf der Ladeplattform stehen bleibt. Befindet sich ein leerer Rollwagen in der Beladestellung, so kann der Bediener mittels pneumatischen Fussschalters die Plattform anheben. In angehobener Stellung rollt die Rolle durch die leicht geneigte Plattform selbständig auf den Rollwagen.
