Rollen-Abstosseinheiten

Typ EJS

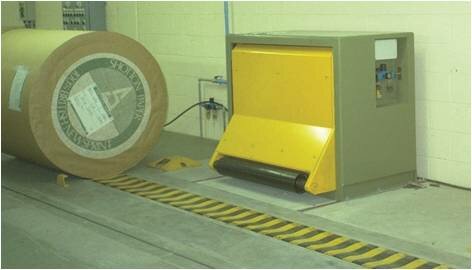

Die Abstosseinheit besorgt das gezielte Abstossen der Rollen vom Fördersystem.

Um von einem Fördersystem (Plattenband oder MecaRoll) Rollen an bestimmten Adressen abstossen zu können, wird die pneumatisch betätigte Abstossvorrichtung eingesetzt. Entsprechend der vorgegebenen Adresse wird eine Rolle automatisch vom Fördersystem in eine Linie oder zentrisch abgestossen. Das Abstossen erfolgt mittels Hebelarm und einer Stahlrolle, welche die seitliche Bewegung der transportierten Rolle mittels Feder zulässt und dadurch einen schonenden Vorgang garantiert. Das solide Gehäuse enthält den Pneumatik-Zylinder sowie die Elektro-Ventile und DruckluftAufbereitung. Der Abstoss-Hebel ist auf dem ganzen Hub seitlich mit Blech verkleidet, dadurch können Scherstellen verhindert werden. Mittels Kontakleiste wird der Abstossbereich überwacht und bei voller Linie das Abstossen gestoppt.

PDF Icon   Push-off devices EJS



Typ MoveRoll Ausstosser

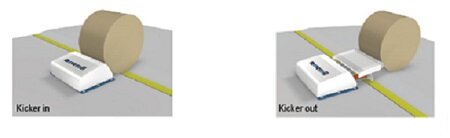

Der MoveRoll® pneumatic Kicker wurde entrwickelt, um Rollen horizontal rollend in die nachstehende Fördereinrichtung zu schieben. Der MoveRoll® Kicker lässt sich einfach als neue Einheit installieren oder als Ersatz für bestehende, traditionellen Abstosseinheiten. Das einzigartige Design in einer kompakten Grösse mit Gleitschienen macht es möglich, Rollen mit Gewichten bis 4.5 t auszustossen oder auch zu aufzufangen. Je nach Anwendung kann der Energieverbrauch gegenüber herkömmlichen Systemen um bis zu 75% senken

Technische Daten
Min. Rollendurchmesser: 600 mm
Max. Rollendurchmesser: 1600 mm
Max. Rollengewicht: 4500 kg
Steuerspannung: 24 V DC
Pneumatik Druck: 4 bar
