Moveroll
Transporteurs horizontaux MoveRoll

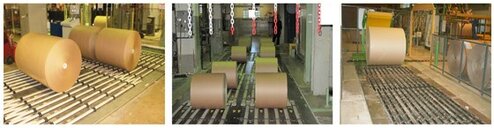

Les transporteurs horizontaux MoveRoll offrent une solution aisée et novatrice dans le transport horizontal des bobines de papier d’un point A à un point B. Les modules de transporteurs sont équipés d’éléments de pression standard et ont une hauteur de 40 mm. Ils sont faciles à installer et à monter, par exemple directement au sol. Les modules de transporteurs sont disponibles aussi bien pour le transport horizontal de bobines de papiers, que pour les rampes, les dérouleurs et les plaques tournantes.
Les transporteurs de pression MoveRoll n’ont pas de pièces mobiles. Les bobines de papier sont transportées par des éléments de pression qui génèrent le mouvement rotatif des bobines. Cette technologie unique permet une manutention de bobines de papier facilitée, sûre et contrôlée.
|
Données techniques: |
Caractéristiques de bobines: |
||
|
Distance de convoyage: |
2.9 - 18 m |
Diamètre de la bobine: |
500 - 2500 mm |
|
Largeur du module: |
1380 - 2340 mm |
Largeur de la bobine: |
450 - 5000 mm |
|
Hauteur du module: |
40 mm |
Poids de la bobine: |
300 - 6000 kg |
|
Vitesse de déplacement: |
ca. 0.4 m/sec |
|
|
|
Air comprimé: |
3.5 - 10 bar |
|
|
Centrage MoveRoll
Le module de centrage MoveRoll transporte horizontalement les bobines de papier sans pièces mobiles et permet un positionnement précis de la bobine, p. ex. pour l'étiquetage, la mesure ou pendant le transport dans un ascenseur. Le produit lui-même est silencieux et sûr, a un temps de cycle court et une capacité élevée. Le convoyeur est modulaire et peut être assemblé directement sur le plancher plat sans besoin de structures de support ou de fondation. La conception modulaire permet des modifications simples et rend l'installation et le démarrage rapide et facile.
Précision de la position: +/- 20 mm
Plaque tournante MoveRoll
Le module plaque tournante MoveRoll est utilisé pour transporter des bobines dans plus d'une direction. La nouvelle technologie unique et innovante utilisée pour transporter et tourner les bobines de papier rend la livraison de ces bobines simple, flexible et rapide.
Le principe de fonctionnement est très simple: la plaque tournante reçoit la bobine et la verrouille au centre, en utilisant des éléments de pression pour la contrôler. Après un tour dans la direction souhaitée, la bobine est chassée vers la destination suivante.
Rampe MoveRoll
Le module rampe MoveRoll transporte des bobines de papier en descente ou en montée sans pièces mobiles et permet le contrôle des mouvements fluides. Le produit lui-même est silencieux et sûr, a un temps de cycle court et de grande capacité. Le convoyeur est modulaire et peut être assemblé directement sur sol brut sans avoir besoin de structures de soutien ou de fondation. La conception modulaire permet des modifications faciles et rend le processus d'installation et de démarrage rapide et facile.
| Autorisé en montée de rampe: | 10 mm/m |
| Autorisé en descente de rampe: | 30 mm/m |
